Plotly 3d plot camera synchronize in real time
2023. 1. 20.Why?
Plotly를 이용해서 2개의 3D mesh 데이터를 비교하고 싶은데, 카메라를 각각 컨트롤 해줘야해서 불편함
그래서 이를 동기화 시키는 방법을 찾아보니 scene.on_change 함수를 사용하거나 js에서 plotly_relayout 을 이용해 카메라의 위치를 맞춰줌 (링크)
근데 문제는 이렇게 했을 경우 다움직이고, mouse up 이벤트가 발생할 때 카메라 위치를 맞춰줌
따라서 보기에 그렇게 편하지는 않음
코드 분석
Plotly.js
주피터 노트북에 visualize해주기 위해 개발을 하고 있었기 때문에 python이나 js상관이 없었는데, js로 하는게 좀 더 편해보여서 plotly js를 뜯어봄

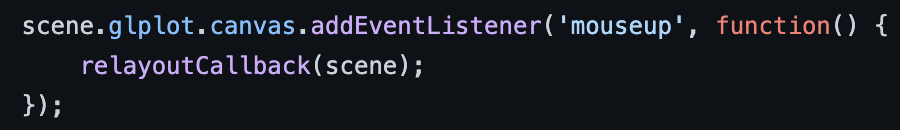

→ mouseup 이벤트가 일어날 때 relayoutCallback을 부르고,

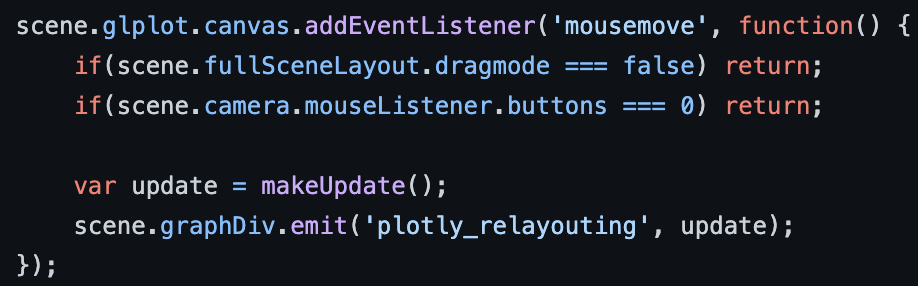

mousemove이벤트에서는 relayoutCallback을 부르지 않음

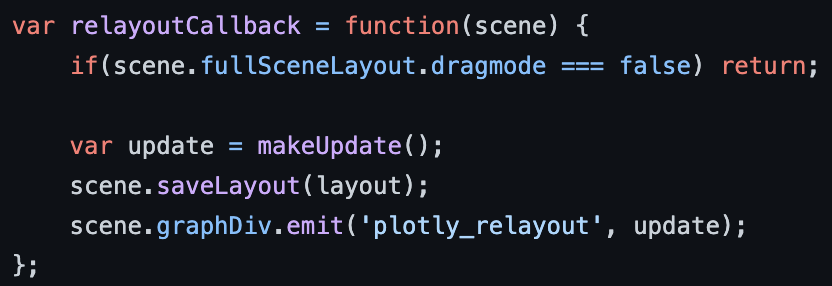

relayoutCallback 함수를 보면 mouseup 이벤트에서는 “plotly_relayout”을 발생,
mousemove 이벤트에서는 “plotly_relayouting”을 발생함
코드
링크의 답변 중에 js를 바탕으로 코드를 수정함
f = make_subplots(rows=1, cols=2, specs=[[{'is_3d': True}, {'is_3d': True}]])
f.append_trace(cube1, 1, 1)
f.append_trace(cube2, 1, 2)
fig = go.FigureWidget(f)
### get the a div
div = plotly.offline.plot(fig, include_plotlyjs=False, output_type='div')
### retrieve the div id (you probably want to do something smarter here with beautifulsoup)
div_id = div.split('=')[1].split()[0].replace("'", "").replace('"', '')
### your custom JS code
js = '''
<script>
var gd = document.getElementById('{div_id}');
var scene = gd._fullLayout.scene._scene
var scene2 = gd._fullLayout.scene2._scene
var draged_scene = scene
var corresponding_scene = scene2
var mousePosition = 0;
document.getElementById(scene.id).addEventListener("mouseenter", function(){{ mousePosition=1; }});
document.getElementById(scene.id).addEventListener("mouseout", function(){{ mousePosition=0; }});
document.getElementById(scene2.id).addEventListener("mouseenter", function(){{ mousePosition=2; }});
document.getElementById(scene2.id).addEventListener("mouseout", function(){{ mousePosition=0; }});
scene.graphDiv.emit('plotly_relayout', 'scene.camera', scene.getCamera());
scene2.graphDiv.emit('plotly_relayout', 'scene2.camera', scene2.getCamera());
var callRelayout = function() {{
var layout = gd.layout
if(mousePosition == 1) {{
draged_scene = scene
corresponding_scene = scene2
}} else if(mousePosition == 2) {{
draged_scene = scene2
corresponding_scene = scene
}}
var update = {{ }}
update[draged_scene.id + '.camera'] = draged_scene.getCamera()
if(draged_scene.fullSceneLayout.dragmode === false) return;
draged_scene.saveLayout(layout);
draged_scene.graphDiv.emit('plotly_relayout', update);
}}
gd.on('plotly_relayouting', () => {{
callRelayout()
}})
var isUnderRelayout = false
gd.on('plotly_relayout', () => {{
if(!isUnderRelayout){{
Plotly.relayout(gd, corresponding_scene.id + '.camera', draged_scene.getCamera())
.then(() => {{ isUnderRelayout = false }} )
}}
isUnderRelayout = true;
}})</script>'''.format(div_id=div_id)
### merge everything
div = '<script src="https://cdn.plot.ly/plotly-latest.min.js"></script>' + div + js
### show the plot
IPython.core.display.HTML(div)결과

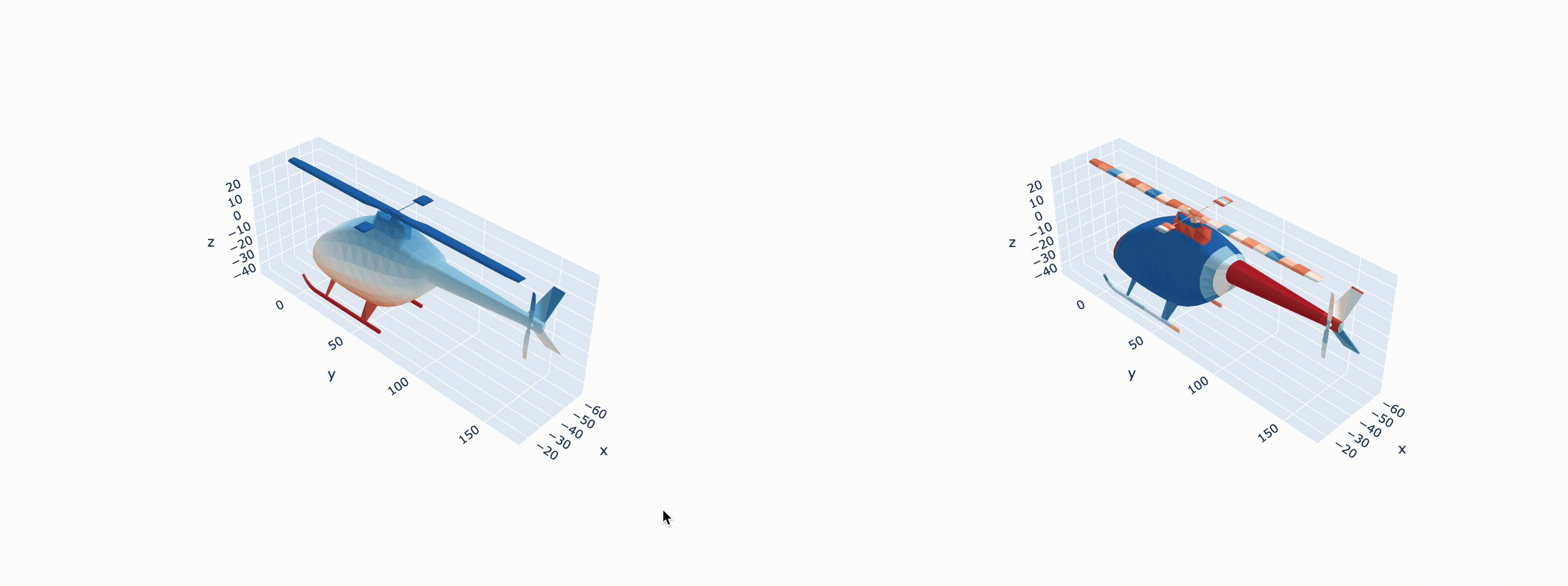

원래

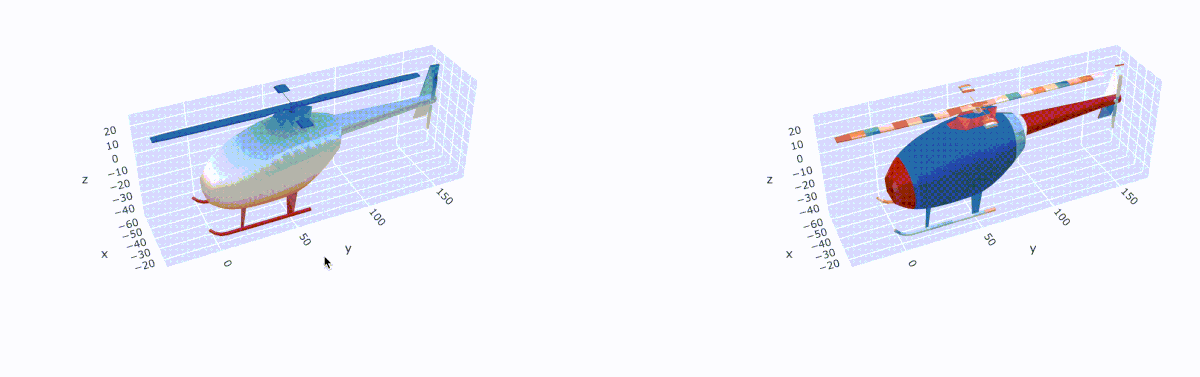

코드 변경 후
