Convert YUV_420_888 to RGB in Android

2022. 6. 25.

문제

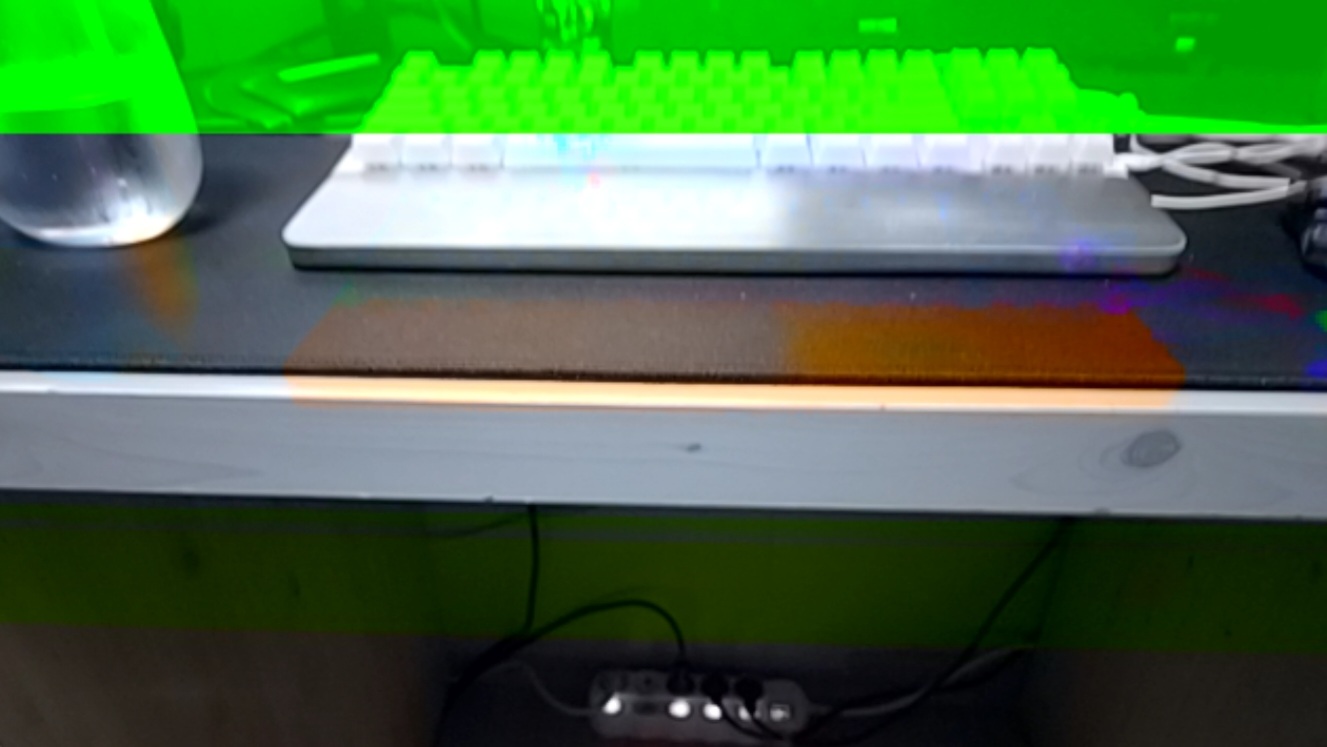

Android jni를 이용해서 카메라 데이터를 C++ OpenCV로 처리해주는 작업을 하는데 이미지가 아래와 같이 초록색 화면으로 나오는 것을 확인했다. YUV Error Image

원래 사용한 방법

원래는 아래의 코드를 사용해 변환하였다.

cv::Mat mYuv(height + height / 2, width, CV_8UC1, bufferY);
cv::Mat mRgba(height, width, CV_8UC4);
cv::cvtColor(mYuv, mRgba, cv::COLOR_YUV2RGBA_NV21);

Android Developers를 보면 안드로이드에서 YUV_420_888로 카메라를 읽었을 때, pixel stride의 기본 값이 1인 것을 알 수 있다.

그러나 내 핸드폰 기종(S22)로 테스트 해봤을 때는 pixel stride가 2인 것을 확인할 수 있었고, 아마 이게 문제가 아닐까 예상된다.

해결

Minhaz’s Blog의 코드를 참고하여 직접 값을 계산해 문제를 해결하였다.

cv::Mat mRgba(height, width, CV_8UC4);
for (int y = 0; y < height; ++y) {
	for (int x = 0; x < width; ++x) {
		int yIndex = (y * rowStrideY) + (x * pixelStrideY);
		// Y plane should have positive values belonging to [0...255]
		int yValue = (bufferY[yIndex] & 0xff);

		int uvx = x / 2;
		int uvy = y / 2;
		// U/V Values are subsampled i.e. each pixel in U/V chanel in a
		// YUV_420 image act as chroma value for 4 neighbouring pixels
		int uvIndex = (uvy * rowStrideUV) +  (uvx * pixelStrideUV);

		// U/V values ideally fall under [-0.5, 0.5] range. To fit them into
		// [0, 255] range they are scaled up and centered to 128.
		// Operation below brings U/V values to [-128, 127].
		int uValue = (bufferU[uvIndex] & 0xff) - 128;
		int vValue = (bufferV[uvIndex] & 0xff) - 128;

		// Compute RGB values per formula above.
		int r = (int) (yValue + 1.370705f * vValue);
		int g = (int) (yValue - (0.698001f * vValue) - (0.337633f * uValue));
		int b = (int) (yValue + 1.732446f * uValue);
		r = std::clamp(r, 0, 255);
		g = std::clamp(g, 0, 255);
		b = std::clamp(b, 0, 255);

		mRgba.at<cv::Vec4b>(y, x) = cv::Vec4b(r, g, b, 255);
	}
}
